碳化硅（SiC）流片工艺是碳化硅（SiC）半导体芯片制造过程中的关键步骤之一。流片工艺涉及将碳化硅粉末与结合剂、抑制剂等混合，通过压制成型、排胶、烧结、抛光等一系列工艺步骤，最终形成具有特定尺寸和形状的碳化硅晶圆。

苏州森晖半导体在流片环节，碳化工艺的主要步骤如下：

原料准备 ：选择高纯度的碳化硅粉末作为原料，这是保证最终产品性能的关键。

混合与成型 ：将碳化硅粉末与结合剂、抑制剂等添加剂混合均匀，通过压制成型技术形成所需形状的坯体。

排胶 ：在高温下去除坯体中的有机添加剂，如结合剂和抑制剂，以获得多孔的碳化硅坯体。

烧结 ：将排胶后的坯体在高温下进行烧结，使粉末颗粒间形成致密的碳化硅陶瓷结构。

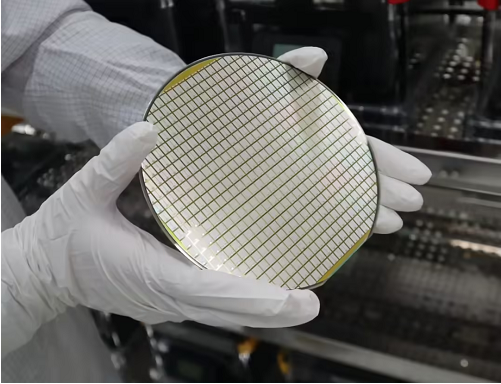

抛光 ：对烧结后的碳化硅晶圆进行抛光，以达到所需的表面光洁度和平整度。

检测和包装 ：对完成的碳化硅晶圆进行电学性能检测和物理性能检测，确保其满足产品规格要求后进行包装。

在整个流片工艺中，需要严格控制温度、压力、气氛等条件，以保证产品的质量和性能。此外，流片设备的精度和稳定性也是影响最终产品良率的关键因素。

硅流片碳化硅流片工艺的技术难度较高，需要高度专业的设备和技术人员。随着碳化硅材料在高温、高频、高功率应用领域的需求不断增加，碳化硅流片工艺也在不断发展和完善，以提高产量、降低成本并提升产品性能。
